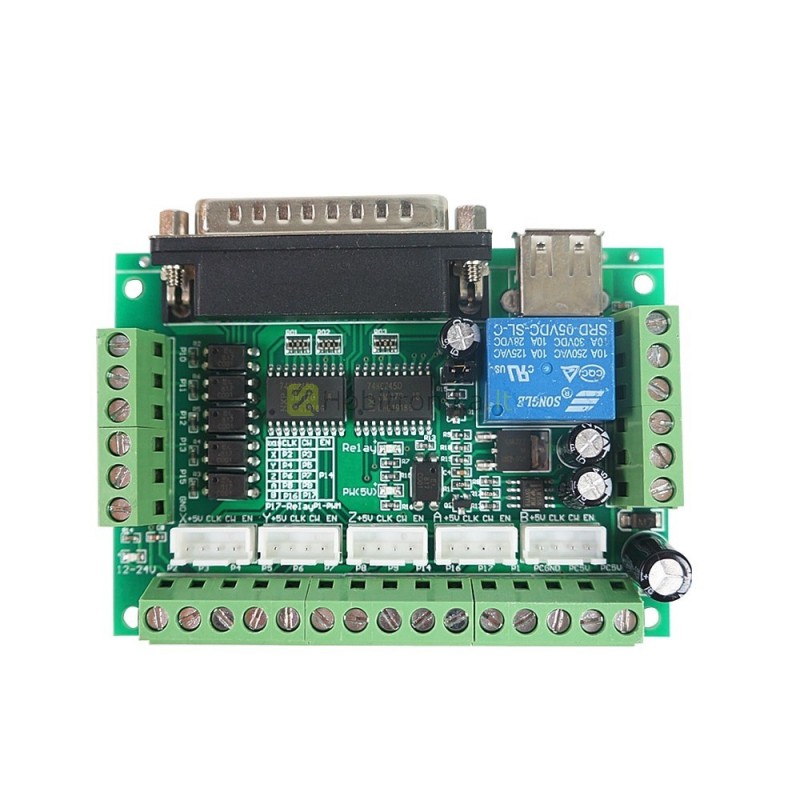

CNC 5-ašių valdymo plokštė

Plokštė 5-ių ašių CNC staklių valdymui. Palaiko MACH 3 ar kt. programinę įrangą.
Valdoma per LPT jungtį/portą. Aukštos įtampos išėjimai izoliuoti nuo valdymo logikos.

Specifikacija:

Modelis: BL-MACH3-V1.1
Spalva: žalia
USB: 5V tik plokštės maitinimui (USB Type-A)
Ašys/kanalai: 5 (X/Y/Z/A/B)
Ribų jungiklių pajungimas: P12/P13/P15
Valdymo jungtis: LPT (25-pin)
Motorų maitinimas: 12-24V DC
Motorų valdiklių pajungimas: P2-P9, P16-P17
PWM išvadas greičio reguliatoriui (inverteriui): 0-10V DC (ir per P1 išvadą)
Tvirtinimo skylės: 4xM3
Dydis: 90 x 60 mm

Terminaliniai blokeliai lengvam laidų pajungimui.
Trumpiklis relės/B-kanalo (de-)aktyvavimui per P17 išvadą.
P14 - motorų valdiklių (iš-/į-)jungimas (enable).
P10 - avarinio stabdymo mygtukas, P11 - jutiklis.

Siuntą sudaro:
1x CNC 5-ašių plokštė
