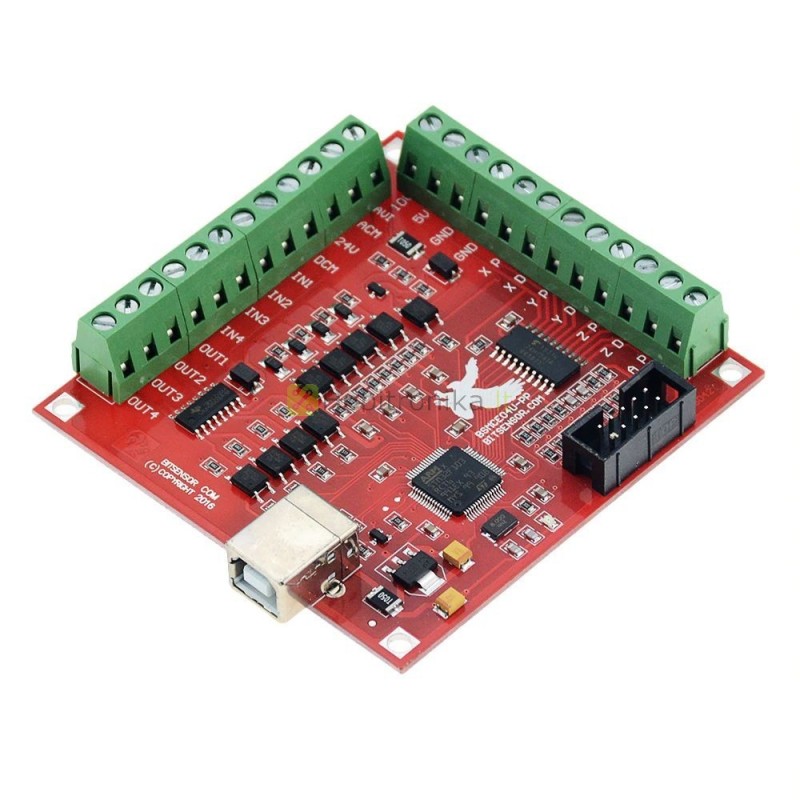

USB CNC 4-ašių motorų valdymo plokštė

Plokštė tinkanti valdyti CNC staklių žingsninius motorus (iki 4 ašių).
Turi ARM tipo mikrovaldiklį. Galimybė generuoti iki 100kHz impulsus motorams.

Specifikacija:

Kompiuterio sąsaja: USB
Maitinimas: 5V/0.5A
Mikrovaldiklis: ARM Cortex STM32F103
Išėjimų signalo įtampa: 0-10V DC
Spalva: raudona
Max žingsniavimo dažnis: 100kHz
Montavimo skylės: 4xM3
Sujungimas: žr. pajungimo schemą
Dydis: 82 x 77 mm
GPIO išvadai: 4
Rele valdomi izoliuoti išvadai: 4
Sujungimo statuso LED: 1

Galima prijungti ribų/limitų jungiklius, avarinio išjungimo mygtuką ir kt.
Palaiko elektroninio 5V rankinio valdiklio prijungimą (MPG).
Suderinama su Mach 3 programine įranga špindelio valdymui.

Pastaba. 0-10V išėjimo signalai veikia tik prijungus 24V DC šaltinį.

Siuntą sudaro:
1x USB CNC 4-ašių plokštė
1x USB laidas
1x CD-ROM
